高性能WEB开发 - 页面呈现、重绘、回流。

呈现流程

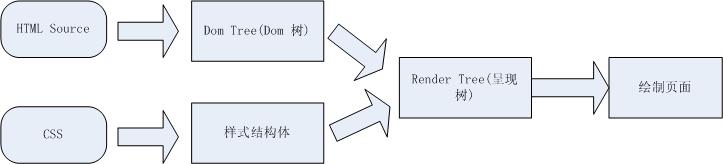

在讨论页面重绘、回流之前。需要对页面的呈现流程有些了解，页面是怎么把html结合css等显示到浏览器上的，下面的流程图显示了浏览器对页面的呈现的处理流程。可能不同的浏览器略微会有些不同。但基本上都是类似的。

1. 浏览器把获取到的html代码解析成1个Dom树，html中的每个tag都是Dom树中的1个节点，根节点就是我们常用的document对象 (<html> tag)。dom树就是我们用firebug或者IE Developer Toolbar等工具看到的html结构，里面包含了所有的html tag，包括display:none隐藏，还有用JS动态添加的元素等。

2. 浏览器把所有样式(主要包括css和浏览器的样式设置)解析成样式结构体，在解析的过程中会去掉浏览器不能识别的样式，比如IE会去掉-moz开头的样式，而firefox会去掉_开头的样式。

3、dom tree和样式结构体结合后构建呈现树(render tree),render tree有点类似于dom tree，但其实区别有很大，render tree能识别样式，render tree中每个node都有自己的style，而且render tree不包含隐藏的节点(比如display:none的节点，还有head节点)，因为这些节点不会用于呈现，而且不会影响呈现的，所以就不会包含到 render tree中。注意 visibility:hidden隐藏的元素还是会包含到render tree中的，因为visibility:hidden 会影响布局(layout)，会占有空间。根据css2的标准，render tree中的每个节点都称为box(Box dimensions)，box所有属性：width,height,margin,padding,left,top,border等。

4. 一旦render tree构建完毕后，浏览器就可以根据render tree来绘制页面了。

回流与重绘

1. 当render tree中的一部分(或全部)因为元素的规模尺寸，布局，隐藏等改变而需要重新构建。这就称为回流(其实我觉得叫重新布局更简单明了些)。每个页面至少需要一次回流，就是在页面第一次加载的时候。

2. 当render tree中的一些元素需要更新属性，而这些属性只是影响元素的外观，风格，而不会影响布局的，比如background-color。则就叫称为重绘。

注：从上面可以看出，回流必将引起重绘，而重绘不一定会引起回流。

什么操作会引起重绘、回流

其实任何对render tree中元素的操作都会引起回流或者重绘，比如：

1. 添加、删除元素(回流+重绘)

2. 隐藏元素，display:none(回流+重绘)，visibility:hidden(只重绘，不回流)

3. 移动元素，比如改变top,left(jquery的animate方法就是,改变top,left不一定会影响回流)，或者移动元素到另外1个父元素中。(重绘+回流)

4. 对style的操作(对不同的属性操作，影响不一样)

5. 还有一种是用户的操作，比如改变浏览器大小，改变浏览器的字体大小等(回流+重绘)

让我们看看下面的代码是如何影响回流和重绘的:

var s = document.body.style;

s.padding = "2px"; // 回流+重绘
s.border = "1px solid red"; // 再一次回流+重绘

s.color = "blue"; // 再一次重绘
s.backgroundColor = "#ccc"; // 再一次重绘

s.fontSize = "14px"; // 再一次回流+重绘

// 添加node，再一次回流+重绘
document.body.appendChild(document.createTextNode('abc!'));

请注意我上面用了多少个再一次。

说到这里大家都知道回流比重绘的代价要更高，回流的花销跟render tree有多少节点需要重新构建有关系，假设你直接操作body，比如在body最前面插入1个元素，会导致整个render tree回流，这样代价当然会比较高，但如果是指body后面插入1个元素，则不会影响前面元素的回流。

聪明的浏览器

从上个实例代码中可以看到几行简单的JS代码就引起了6次左右的回流、重绘。而且我们也知道回流的花销也不小，如果每句JS操作都去回流重绘的话，浏览器可能就会受不了。所以很多浏览器都会优化这些操作，浏览器会维护1个队列，把所有会引起回流、重绘的操作放入这个队列，等队列中的操作到了一定的数量或者到了一定的时间间隔，浏览器就会把flush队列，进行一个批处理。这样就会让多次的回流、重绘变成一次回流重绘。

虽然有了浏览器的优化，但有时候我们写的一些代码可能会强制浏览器提前flush队列，这样浏览器的优化可能就起不到作用了。当你请求向浏览器请求一些 style信息的时候，就会让浏览器flush队列，比如：
1. offsetTop, offsetLeft, offsetWidth, offsetHeight
2. scrollTop/Left/Width/Height
3. clientTop/Left/Width/Height
4. width,height
5. 请求了getComputedStyle(), 或者 ie的 currentStyle

当你请求上面的一些属性的时候，浏览器为了给你最精确的值，需要flush队列，因为队列中可能会有影响到这些值的操作。

如何减少回流、重绘

减少回流、重绘其实就是需要减少对render

tree的操作，并减少对一些style信息的请求，尽量利用好浏览器的优化策略。具体方法有：

1. 不要1个1个改变元素的样式属性，最好直接改变className，但className是预先定义好的样式，不是动态的，如果你要动态改变一些样式，则使用cssText来改变，见下面代码：

// 不好的写法
var left = 1;
var top = 1;
el.style.left = left + "px";
el.style.top = top + "px";

// 比较好的写法
el.className += " className1";

// 比较好的写法
el.style.cssText += "; left: " + left + "px; top: " + top + "px;";

2. 让要操作的元素进行"离线处理"，处理完后一起更新，这里所谓的"离线处理"即让元素不存在于render tree中，比如：
a) 使用documentFragment或div等元素进行缓存操作，这个主要用于添加元素的时候，大家应该都用过，就是先把所有要添加到元素添加到1个div(这个div也是新加的)，
最后才把这个div append到body中。
b) 先display:none 隐藏元素，然后对该元素进行所有的操作，最后再显示该元素。因对display:none的元素进行操作不会引起回流、重绘。所以只要操作只会有2次回流。

3 不要经常访问会引起浏览器flush队列的属性，如果你确实要访问，就先读取到变量中进行缓存，以后用的时候直接读取变量就可以了，见下面代码：

// 别这样写，大哥
for(循环) {
el.style.left = el.offsetLeft + 5 + "px";
el.style.top = el.offsetTop + 5 + "px";
}

// 这样写好点
var left = el.offsetLeft,top = el.offsetTop,s = el.style;
for(循环) {
left += 10;
top += 10;
s.left = left + "px";
s.top = top + "px";
}

4. 考虑你的操作会影响到render tree中的多少节点以及影响的方式，影响越多，花费肯定就越多。比如现在很多人使用jquery的animate方法移动元素来展示一些动画效果，想想下面2种移动的方法：

// block1是position:absolute 定位的元素，它移动会影响到它父元素下的所有子元素。

// 因为在它移动过程中，所有子元素需要判断block1的z-index是否在自己的上面，
// 如果是在自己的上面,则需要重绘,这里不会引起回流
$("#block1").animate({left:50});

// block2是相对定位的元素,这个影响的元素与block1一样，但是因为block2非绝对定位
// 而且改变的是marginLeft属性，所以这里每次改变不但会影响重绘，
// 还会引起父元素及其下元素的回流

$("#block2").animate({marginLeft:50});

实例测试

最后用2个工具对上面的理论进行一些测试，这2个工具是在我 "web 性能测试工具推荐" 文章中推荐过的工具，分别是：dynaTrace(测试ie),Speed Tracer(测试Chrome)。

第一个测试代码不改变元素的规则，大小，位置。只改变颜色，所以不存在回流，仅测试重绘，代码如下：

<body>
<script type="text/javascript">
var s = document.body.style;
var computed;
if (document.body.currentStyle) {
computed = document.body.currentStyle;
} else {
computed = document.defaultView.getComputedStyle(document.body, '');
}
function testOneByOne(){
s.color = 'red';;
tmp = computed.backgroundColor;
s.color = 'white';
tmp = computed.backgroundImage;
s.color = 'green';
tmp = computed.backgroundAttachment;
}

function testAll() {
s.color = 'yellow';
s.color = 'pink';
s.color = 'blue';

tmp = computed.backgroundColor;
tmp = computed.backgroundImage;
tmp = computed.backgroundAttachment;
}
</script>
color test <br />
<button onclick="testOneByOne()">Test One by One</button>
<button onclick="testAll()">Test All</button>
</body>

testOneByOne 函数改变3次color,其中每次改变后调用getComputedStyle,读取属性值(按我们上面的讨论，这里会引起队列的 flush)，testAll 同样是改变3次color，但是每次改变后并不马上调用getComputedStyle。

我们先点击Test One by One按钮，然后点击 Test All,用dynaTrace监控如下：

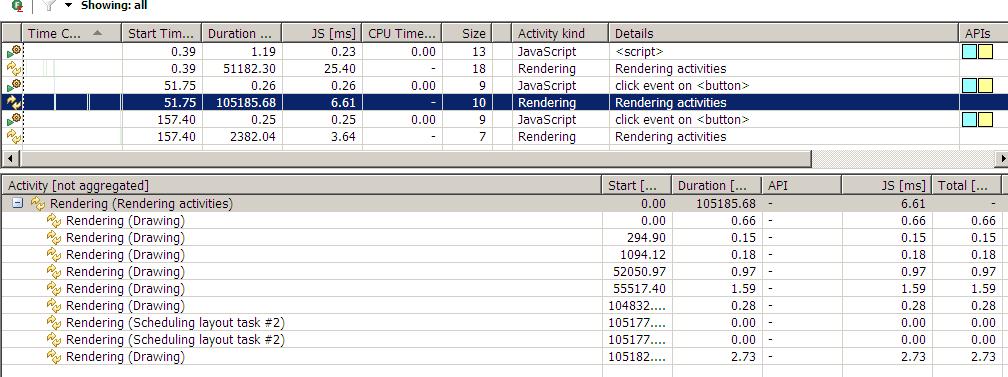

上图可以看到我们执行了2次button的click事件，每次click后都跟一次rendering(页面重绘)，2次click函数执行的时间都差不多,0.25ms,0.26ms，但其后的rendering时间就相差一倍多。(这里也可以看出，其实很多时候前端的性能瓶颈并不在于JS的执行，而是在于页面的呈现，这种情况在用JS做到富客户端中更为突出)。我们再看图的下面部分，这是第一次rendering的详细信息，可以看到里面有2行是 Scheduleing layout task，这个就是我们前面讨论过的浏览器优化过的队列，可以看出我们引发2次的flush。

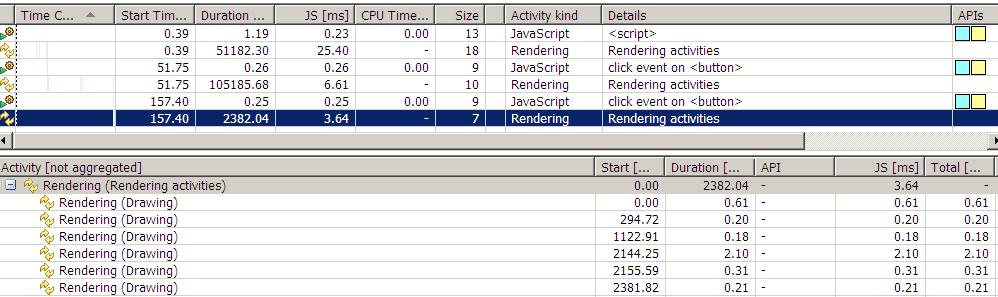

再看第二次rendering的详细信息，可以看出并没有Scheduleing layout task,所以这次rendering的时间也比较短。

测试代码2：这个测试跟第一次测试的代码很类似，但加上了对layout的改变，为的是测试回流。

<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml">
<head>
</head>
<body>
<script type="text/javascript">
var s = document.body.style;
var computed;
if (document.body.currentStyle) {
computed = document.body.currentStyle;
} else {
computed = document.defaultView.getComputedStyle(document.body, '');
}
function
